人形机器人如何实现关节的灵活运动？
人形机器人的关节运动实现是一个涉及机械设计、驱动技术、传感反馈和控制算法的复杂系统。以下是其核心实现原理的分步解释：
第一，驱动系统：关节的动力来源。
1、主流方案是电机驱动。
2、伺服电机：通过编码器实现闭环控制，典型扭矩范围0.1-300Nm。
3、谐波减速器：减速比50-160：1，将高速低扭矩转为低速高扭矩。
4、行星齿轮组：用于空间受限关节减速比3-10：1。
5、直驱电机：无减速器设计(如波士顿动力的某些机型)，响应速度<1ms。
6、高动态场景的液压驱动，峰值功率密度可达5kW/kg(电机系统约1kW/kg)。
7、本田ASIMO使用电液混合驱动，压力可达20MPa，高频响伺服阀响应时间<10ms。
8、前沿研究是仿生驱动，人造肌肉(介电弹性体驱动应变>300%)，形状记忆合金驱动(镍钛合金恢复应变8%)。

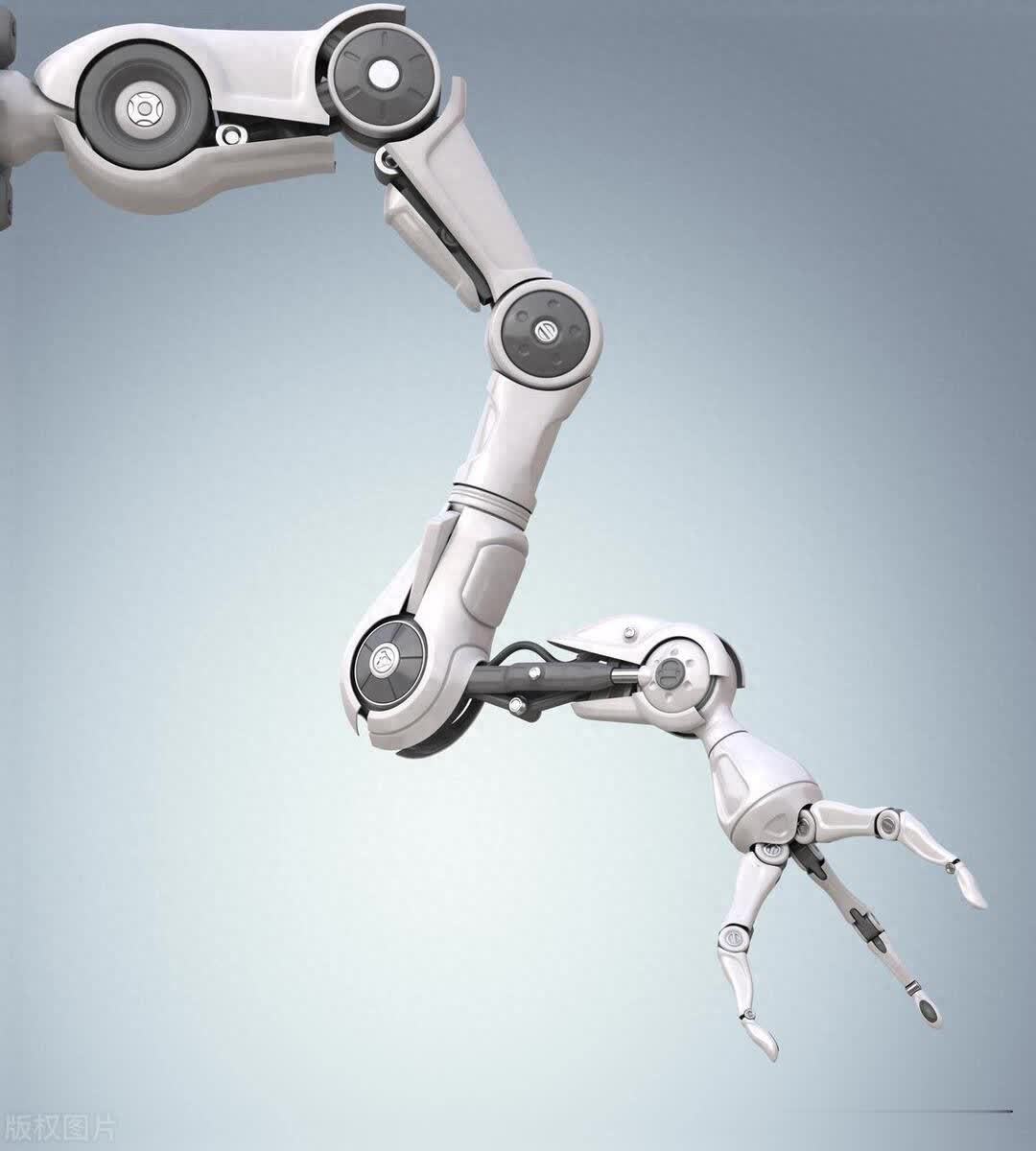

第二，机械结构：运动学实现。
1、自由度配置传动部分。
典型人形机器人28-40自由度(DOF)。
肩关节：3DOF(球铰结构摆动角度士90°)。
髋关节：3DOF(前摆/侧摆/旋转)。
膝关节：1DOF(屈曲角度0-140°)。
2、传动机构：同步带传动(精度士0.1mm适用<5Nm场景)。
3、连杆机构：四杆机构用于步态转换。
4、串联弹性驱动器(SEA)刚度可调范围1-1000N/m。
第三，实时状态监测：
1、传感反馈：位置传感。
2、光电编码器(绝对式精度17bit、增量式2048PPR)。
3、磁编码器(抗污染12bit分辨率)。
4、力觉感知。
5、六维力传感器(量程土500N精度0.1%F.S.)。
6、分布式柔性压力传感器(密度100/cm2)。
7、惯性测量IMU更新率1kHz姿态解算精度<0.1°。
8、足底压力中心(COP)检测分辨率1mm。
第四、控制系统：运动生成与优化。
1、运动规划层。方向稳定力矩相对来流。ZMP(零力矩点)稳定性判据安全边界土50mm。模型预测控制(MPC)时域2-5s计算周期10ms。强化学习策略更新频率1-10Hz。
2、底层控制。阻抗控制刚度范围10-1000N/m。关节空间PID控制带宽>10Hz。力控精度<0.5N(静态)动态<2N3实时系统。EtherCAT总线周期125us-1ms。实时Linux内核(Preempt_RT补丁)抖动<30us。

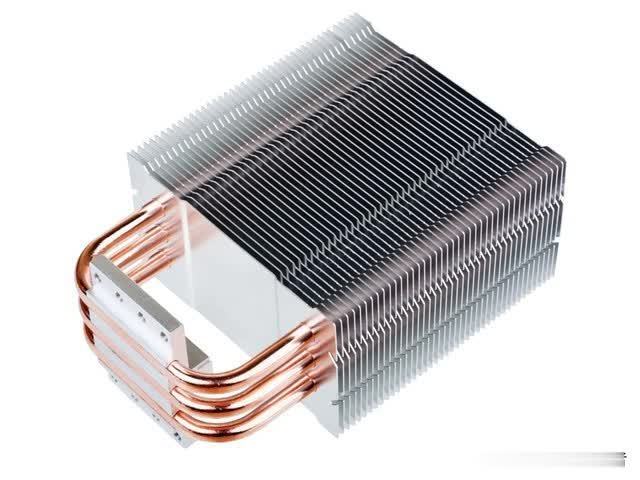

第五、能源与热管理。锂电池能量密度200-300Wh/kg，节瞬时峰值功率可达500W(持续功率150W)。主动散热系统(热管导热系数5000W/m·K)。
第六、典型性能指标步行速度：0.5-3m/s(Atlas最高3m/s)。连续工作时间：30-120分钟。负载能力：5-20kg(单臂)关节响应延迟：<5ms(指令到执行)。
这种多学科交叉系统通过层级化控制架构(决策层-规划层-执行层)实现协调运动。各模块通过实时通信网络(如EtherCAT)同步，最终达成类人的灵活运动能力。当前技术难点在于动态环境下的实时全身协调控制，以及高动态运动时的能量效率优化(目前效率<50%人类步行效率>70%)。
声明：以上有关数据是一个动态数据，来源于网络，只作参考，不能作为验证性数据。
